「重灌實驗室"筆電" Ubuntu 14.04 16.04」無法以ubuntu開機 / grub 未顯示 / boot order 更改方法 更改無效 / windows boot manager / thinkpad —— trouble shooting

其實在筆電上灌ubuntu大致上和在桌電上灌沒什麼差別
可以參考上一篇：
「重灌實驗室電腦 Ubuntu 14.04 16.04」雙系統，分割硬碟，製作開機隨身碟，真的很簡單，小朋友一定很喜歡～
有些人運氣好，甚至可以用一樣的方法一次就成功
但運氣不好的話會怎麼樣都跳不出grub畫面（作業系統選單）如下圖，

取而代之的是直接進入windows系統，或直接進入Ubuntu系統
所以本篇接下來就要就這個問題來探討解法
然後原諒我都用手機拍，因為懶得截圖再傳來傳去


Step 0. 確認環境
首先先介紹一下我的環境
我使用的筆電是
Thinkpad X1 Carbon 4th 灌 windows, ubuntu16.04 雙系統在同一個 256G的硬碟(SSD)
就我在debug時爬過的資料所知這個問題會隨著不同品牌不同型號而有所不同(BIOS不一樣)
所以如果你是一次就成功的也不要笑你朋友一直灌不好很智障
因為等你真的去用他的電腦灌的時候你有可能也灌不好


Step 1. 進BIOS改設定
前置作業，插上Live USB (Ubuntu開機隨身碟)，進BIOS，調整設定
進BIOS的方法百百種，每個廠牌的筆電要進去要按的案件都不一樣
Delete, Enter, ESC, F1, F2, F8, F10, F12 ....千奇百怪
但有一個方法最穩那就是先進去windows10

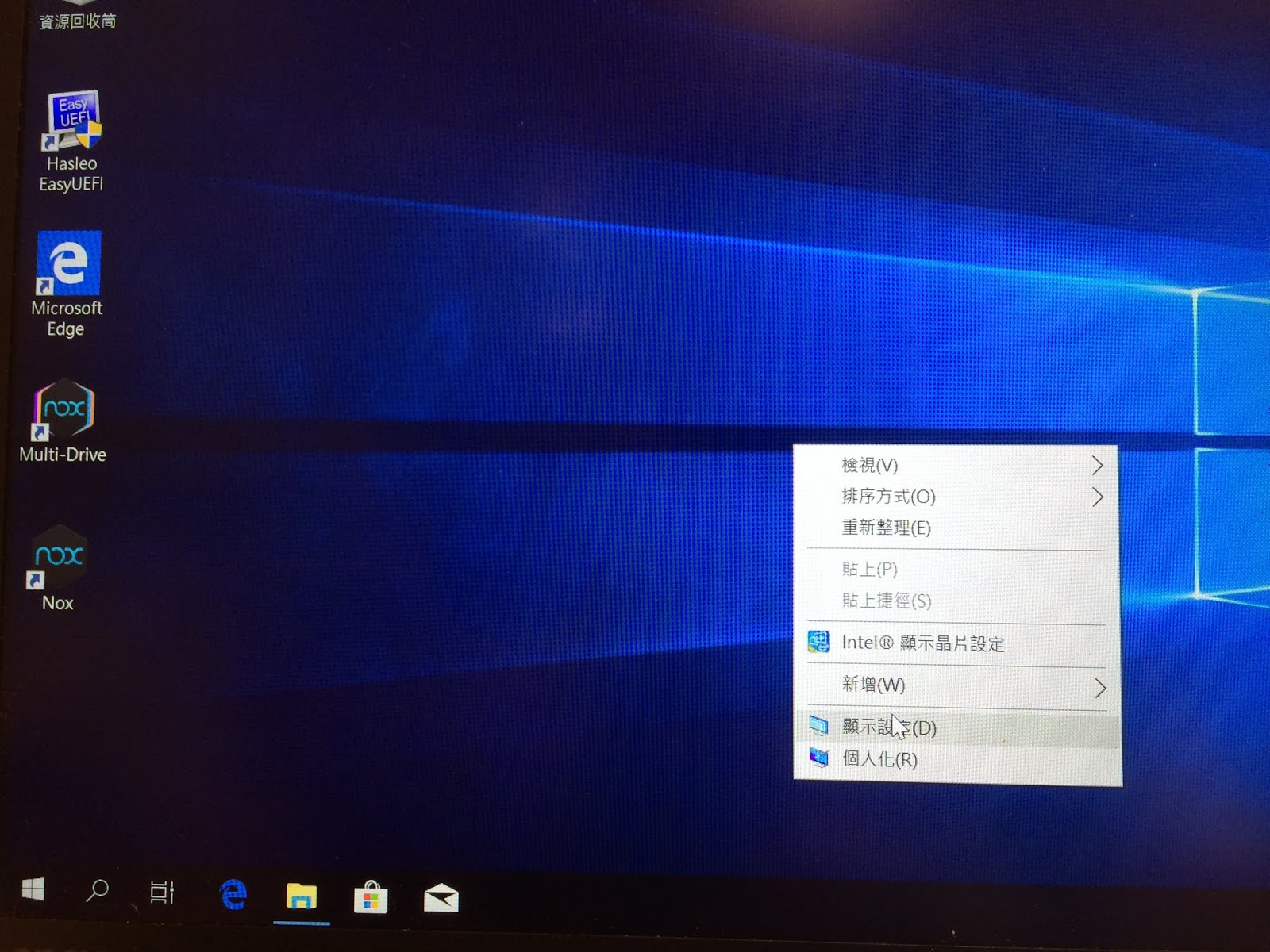

在桌面右鍵 顯示設定

搜尋bios，進入 變更進階啟動選項

點 立即啟動

使用裝置

選擇Setup直接至BIOS選單
或是選擇USB HDD

在這個換面按enter

F1進入BIOS

確定幾個設定是否正確
Security => Secure Boot => Secure Boot [Disabled]
Startup => Boot => Boot Priority Order => 把剛剛插的USB調到第一個
Startup => Boot Order Lock [Disabled]
Startup => UEFI/Legacy Boot [Both]
Startup => UEFI/Legacy Boot -- UEFI/Legacy Boot Priority [UEFI]

最後

Restart => Exit Saving Changes => Yes

Step 2. Install Ubuntu by live USB
在最後修改完BIOS後重開機應該就會進入live USB
接下來就和之前一樣
-> try ubuntu -> gparted切割 -> install ubuntu開始安裝 -> 選擇something else
要注意的是，從這裡開始就和上一篇有些許的不同

要特別注意「 Device for boot loader installation: 」的選擇
如果和我一樣是在同一顆硬碟裡面灌windows和ubuntu，並且選擇以這個硬碟開機的話
這邊務必選擇「/dev/sda? Windows Boot Manager」
然後就照著之前教學的步驟灌完


Step 3. Change boot order
灌好後重啟電腦，想必有超過一半的然還是以windows開機
沒有跳出任何選單可以選擇以ubuntu開機
因此我們要在boot order裡新增ubuntu這個開機選項
做此步驟前務必確認你的電腦的BIOS一定要Disable Boot Order Lock
不然怎麼改，重開機之後都是不會變的!! from之前的慘痛經驗
https://github.com/rhboot/efibootmgr/issues/19

以下介紹三種方法：（新手建議使用法二就好）
https://superuser.com/questions/1247300/how-to-make-uefi-bios-start-grub-not-windows


法一：用ubuntu開機隨身碟的try ubuntu系統改
打開live usb的ubuntu的terminal

sudo efibootmgr

查看你目前的選項代號與開機順序(BootOrder)
複製原本的順序，並做出調整，以下為舉例

sudo efibootmgr -o 001B,0002,0000

法二：用windows軟體easyEFI

上網下載免費的試用版easyEFI，安裝並打開程式

進到Manage EFI Boot Option，選Create a new entry

Type選Linux，Description寫ubuntu，File path照下圖的Browse，

Please select the target partition選windows跟ubuntu共存的那顆應該會有個區間可以點

法三：用windows cmd改
回到windows10，搜尋cmd，右鍵以系統管理員身份執行，打開命令提示字元

bcdedit

設定新的boot loader

bcdedit /set {bootmgr} path \EFI\ubuntu\shimx64.efi

或

bcdedit /set {bootmgr} path \EFI\ubuntu\grubx64.efi

然後讓選項好看一點

bcdedit /set "{bootmgr}" description "ubuntu"

WHY
1.
可以想像成 boot loader 應該都要放在 type 為 efi 的磁碟分區中
或是說 efi 這個型態的分區就是專門拿來放 boot loader 的
而如果先灌好windows的話就會自動切好這個分區 (約100~200MB)
也就是上圖選單中命名為 Windows Boot Manager 的那個
並且在裡面放入 Windows Boot Manager 這個 boot loader

2.
根據鳥哥
開機的流程由：BIOS-->MBR-->-->boot loader-->核心檔案；
boot loader的功能主要有：提供選單、載入核心、轉交控制權給其他loader
boot loader可以安裝的地點有兩個，分別是 MBR 與 boot sector
如果空有OS沒有 boot loader 是沒辦法開啟該作業系統的
想實驗的朋友可以把 Windows Boot Manager 這個磁碟分區刪掉看看
windows 保證開不起來
實際上 efi 這個磁碟分區裡面的檔案就如easyEFI上面看到的一樣
那些 .efi檔 就是可以開機的關鍵
如果去看 bios 等等的設定，唯有有efi檔的選項選下去才是有辦法開機的

3.
整理一下
所以如果以 windows ubuntu 同一硬碟下的雙系統為例
該硬碟會被切分出四區，如下：name(type)
ubuntuOS(ext4), windowsOS(ntfs), linux-swap(swap), Windows Boot Manager(efi)

4.
但即使你把boot loader放在對的位置了
這時你會發現你的電腦開機之後還是直接出現windows沒有跳出選單
我認為可以看作是 windows boot manager 比較強勢把主控權搶走
實際上來說就是 windows boot manager 的 boot order 比較前面
加上灌好ubuntu後，系統沒有在 efi 分區中 抓到 grub
所以甚至連boot選項都沒出現ubuntu

5.結論
所以我們要做的事就是讓系統找到efi分區中新載的ubuntu的boot loader
這樣boot order裡面就會出現ubuntu這個選項
然後我們再把boot order的順序 ubuntu放在windows boot manager前面就可以了

補充：
如果是灌了ubuntu，win不見，可以試試在ubuntu打sudo xdiagnose來重新掃描到windows10
